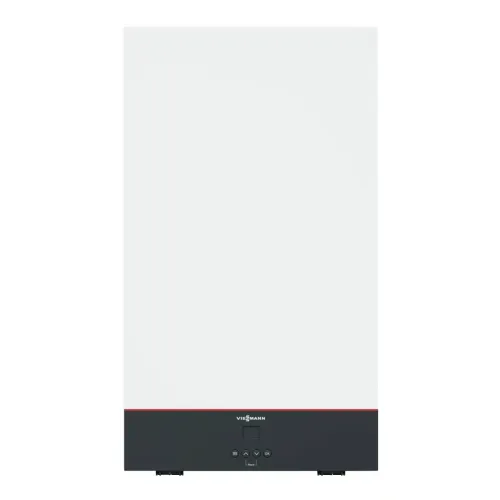

Viessmann Vitodens Classic F5: Hava Basınç Hatası

Viessmann Vitodens Classic F5 Arıza Kodu: Detaylı Kök Neden Analizi (Servis Teknisyeni Kılavuzu)

Viessmann Vitodens Classic serisi kombilerde karşılaşılan F5 arıza kodu, cihazın yanma havası beslemesi veya atık gaz tahliyesi sistemlerinde kritik bir anormalliğin göstergesidir. Bu durum, özellikle diferansiyel hava basıncı izleme mekanizmasının tolerans dışı bir değer algılaması sonucu ortaya çıkar. Sistemin güvenli ve verimli bir stoikiometrik yanma gerçekleştirebilmesi için hava-yakıt oranının hassas bir şekilde kontrol edilmesi esastır. F5 kodu, bu hayati parametrelerin tehlike altında olduğunu bildirerek, cihazın güvenli kapanmasını (lock-out) tetikler. Potansiyel nedenler, aşağıda detaylandırıldığı gibi, genellikle fan, prosestat veya baca/hava akış yollarındaki fiziksel engellerle ilişkilidir:

1. Brülör Fan Motoru (Yanma Havası / Egzoz Gazı Fanı) Arızası

Brülör fan motoru, yanma odasına taze yanma havası sağlamak ve oluşan atık gazları atmosfere güvenli bir şekilde tahliye etmekle yükümlü, sistemin en kritik elektrofiziksel bileşenlerinden biridir. Bu bileşendeki herhangi bir anormallik, F5 arızasını tetikleyebilir:

• Motor Sargılarında Hasar: Fan motorunun iç sargılarında meydana gelen kısa devre, açık devre veya aşırı ısınma kaynaklı bozulmalar, motorun nominal devirde dönmesini engeller veya tamamen durmasına neden olur. Bu durum, motorun elektriksel direncini etkiler ve kontrol kartından gelen PWM (Pulse Width Modulation) sinyallerine yanıt verememesine yol açar.
• Rulman Mekanizması Problemleri: Fan motorunun yataklama (rulman) sistemindeki aşınma, sıkışma veya kirlenme, fanın serbest dönüşünü engelleyerek mekanik direnci artırır. Bu durum, anormal sesler (uğultu, sürtünme) ile kendini gösterebilir ve motorun yeterli hava debisini sağlayamamasına neden olur. Rulman boşlukları, motorun şaftında dengesizliğe de yol açabilir.
• Pervane Hasarı veya Dengesizlik: Fan pervanesindeki kırıklar, çatlaklar veya yabancı cisim birikintileri (örneğin toz, tüy, yaprak kalıntıları) dengesizlik oluşturarak özellikle yüksek devirlerde aşırı titreşime yol açar. Bu titreşim, hem fanın aerodinamik performansını düşürür (yetersiz hava debisi) hem de motor ömrünü kısaltır.
• Besleme Gerilimi / Kontrol Sinyali Kesintisi: Kontrol kartından fan motoruna gelen besleme geriliminde (genellikle 230V AC veya 24V DC, modeline göre değişir) veya modülasyon sinyallerinde (PWM) meydana gelen kesintiler, voltaj düşüşleri veya bozulmalar, fanın doğru hızda veya hiç çalışmamasını engeller. Hall sensörlü fanlarda, devir algılama sinyalindeki kopukluklar veya sensör arızası da benzer bir arızaya yol açabilir.

2. Diferansiyel Hava Basınç Anahtarı (Prosestat) Fonksiyon Bozukluğu

Prosestat (genellikle diferansiyel hava basınç anahtarı olarak anılır), fanın oluşturduğu hava akışının yeterliliğini ve yanma odasındaki basınç farkını denetleyen hayati bir güvenlik aygıtıdır. Genellikle iki farklı noktadan basınç alarak, bu basınçlar arasındaki farkın belirli bir eşik değerini aşıp aşmadığını kontrol eder ve kontrol kartına bir onay sinyali gönderir.

• Membran Hasarı veya Sertleşmesi: Prosestatın içindeki hassas membran, zamanla yorgunluktan yırtılabilir, sertleşebilir veya esnekliğini kaybedebilir. Bu durum, doğru basınç farkı algılamasını imkansız hale getirir; gerçekte yeterli hava akışı olsa dahi anahtarın konum değiştirmemesine veya yanlış konumda kalmasına neden olur.
• Basınç Hortumlarının Tıkanması veya Çıkması: Prosestat ile fan veya yanma odası arasındaki silikon basınç hortumları; yoğuşma suyu birikintileri, partikül tıkanıklıkları (toz, kurum) veya fiziksel bağlantı kopuklukları nedeniyle basınç farkını doğru bir şekilde iletemeyebilir. Hortumların delinmesi, ezilmesi veya deformasyonu da benzer sonuçlar doğurur ve basınç kaçağına yol açar.
• Elektriksel Bağlantı Problemleri: Prosestatın kontrol kartına giden elektriksel bağlantılarında (soketlerde oksitlenme, korozyon, kablo kopukluğu, gevşek bağlantı) meydana gelen arızalar, anahtarın konum bilgisini (açık/kapalı) karta iletememesine yol açar. Bu, kontrol kartının fanın çalıştığını onaylayamamasına neden olur.
• Fabrika Ayarlarında Sapma (Nadir): Her ne kadar çoğu prosestat sabit kalibre edilmiş ve sahada ayarı mümkün olmayan bir bileşen olsa da, nadiren üretim hataları veya iç yay mekanizmasındaki yorulma nedeniyle eşik değerinde sapmalar meydana gelebilir, bu da yanlış veya tutarsız okumalara neden olur.

3. Yanma Havası Giriş ve Atık Gaz Tahliye Hattında Akış Engelleri/Tıkanıklıklar

Kombinin güvenli yanma döngüsü için hayati önem taşıyan hava akış yollarında meydana gelen fiziksel engeller, fanın yeterli diferansiyel basıncı oluşturmasını engeller ve F5 arızasına yol açar:

• Baca Sistemi Tıkanıklıkları: Konsantrik (iç içe) veya ayrı baca sistemlerinin atık gaz tahliye hattında (iç baca) meydana gelen; kuş yuvaları, yabancı cisimler, aşırı kurum/is birikintisi veya yoğuşma suyu drenajının donması/tıkanması, yanmış gazların serbestçe tahliye edilmesini engeller. Bu durum, yanma odasında ve atık gaz hattında aşırı geri basınca neden olur.
• Yanma Havası Emiş Hattı Engelleri: Kombinin dışarıdan taze hava aldığı yanma havası emiş hattında (dış baca veya emiş borusu); filtre kirliliği, yaprak, böcek, toz veya diğer yabancı cisimlerin birikmesi, yanma odasına giren hava miktarını kısıtlar. Bu, fanın daha fazla çaba sarf etmesine rağmen yeterli hava akışını sağlayamamasına neden olur. Baca şapkası veya rüzgar siperliğinde oluşan deformasyonlar da hava akışını olumsuz etkileyebilir.
• Hermetik Conta Sızdırmaları veya Montaj Hataları: Hermetik baca bağlantı noktalarındaki conta deformasyonları, yaşlanma veya yanlış montajlar, yanma havası ve atık gaz hatları arasında veya dış ortama hava kaçağına neden olabilir. Bu durum, fanın hava akış dinamiğini bozarak prosestatın yanlış basınç farkı ölçümlerine yol açmasına sebebiyet verir.
• Venturi / Orifis Kirliliği (Varsa): Bazı kombi modellerinde hava akışını düzenleyen veya hassas bir şekilde ölçen Venturi veya orifis plakalarında zamanla oluşan kirlilikler (örneğin kurum, toz), hava geçiş kesitini daraltarak akışı kısıtlayabilir. Bu, fanın oluşturduğu toplam hava debisini düşürerek F5 arızasını tetikleyebilir.

Viessmann Vitodens Classic F5 Arızası: Hava Basınç Hatası Detaylı İlk Müdahale Prosedürü

F5 Arızasının Teknik Tanımı ve Başlangıç Değerlendirmesi

Viessmann Vitodens Classic serisi bir kombi cihazında beliren F5 arıza kodu, kontrol ünitesinin yanma havası basınç denetimi sisteminde bir anormallik tespit ettiğini gösterir. Bu durum, spesifik olarak prosestat (diferansiyel basınç anahtarı) tarafından algılanan bir basınç farkının, önceden belirlenmiş tolerans aralıklarının dışında olduğuna veya beklenen sürede konum değiştiremediğine işaret eder. Genellikle yanma havası beslemesi veya atık gaz tahliyesi ile ilgili bir sorundan kaynaklanır ve cihazın güvenli çalışma koşullarını sağlayamadığı için koruma moduna geçmesine neden olur. Kontrol ünitesi, fan çalışmaya başladıktan sonra prosestatın belirli bir süre içinde anahtarlama yapmasını bekler; bu beklenti karşılanmadığında F5 hatası tetiklenir.

Teknik Resetleme Prosedürü (Kontrol Ünitesi Yeniden Başlatma)

F5 gibi basınç denetim hataları, bazen anlık sensör okuma sapmaları, transient elektriksel gürültüler veya geçici yazılımsal takılmalar nedeniyle oluşabilir. Bu tür durumlarda, cihazın kontrol ünitesini yeniden başlatmak (resetlemek), hatayı gidermenin ilk ve en temel adımıdır.

• Kombinin ön panelinde bulunan ve genellikle "R" harfi, bir alev sembolü veya "Reset" kelimesi ile belirtilen reset tuşuna yaklaşık 1 ila 2 saniye süreyle kesintisiz olarak basılı tutun.
• Bu işlem, kombinin mevcut işletim döngüsünü sonlandırır ve kontrol ünitesinin dahili donanım başlatma (bootup) ve sistem diagnostik süreçlerini yeniden tetikler. Bu sırada cihazın ekranında kısa süreli bir kapanma ve ardından yeniden açılma gözlemlemelisiniz.
• Resetleme işlemi tamamlandıktan sonra, kombi otomatik olarak ateşleme sekansını başlatmaya çalışacaktır. Bu süreçte ventilatörün (fanın) devreye girdiğini, hava emiş-atış sürecinin başladığını ve ardından ateşleme denemelerinin yapıldığını işitsel ve görsel olarak takip edebilirsiniz.

Reset Sonrası Durum Analizi ve İleri Teknik Teşhis Adımları

• Başarılı Resetleme ve Normal Çalışma: Eğer resetleme işlemi sonrasında kombiniz F5 arızasını tekrar vermeden normal işletim moduna döner ve stabil bir şekilde çalışmaya başlarsa, bu durum sorunun geçici bir elektriksel dalgalanma, anlık sensör hatası veya kontrol ünitesinin anlık bir takılması kaynaklı olduğunu gösterir. Cihazı gözlem altında tutarak uzun süreli performansını değerlendirmeniz önerilir.
• Tekrarlayan veya Kalıcı F5 Arızası: Şayet resetleme prosedürüne rağmen F5 arıza kodu kısa bir süre içinde tekrar belirirse veya kombi hiçbir şekilde devreye girmezse, bu durum donanımsal bir arızaya veya sistematik bir problemine işaret etmektedir. Bu noktada, ileri düzeyde bir arıza teşhisi ve müdahale için Viessmann yetkili servis teknisyeninin uzmanlığı zorunludur.
• Olası Temel Nedenler (Teknisyen Bakış Açısı ile İleri Teşhis Alanları):
• Prosestat (Diferansiyel Basınç Anahtarı) Arızası: Prosestatın kendisinin mekanik olarak sıkışması, diyaframının deforme olması veya elektriksel kontaklarının arızalanması. Ohmmetre ile kontak sürekliliği kontrolü.
• Ventilatör (Fan) Problemleri: Fan motorunun arızalanması, düşük devirde dönmesi, pervanesinde yabancı cisim birikmesi veya yataklarında sürtünme oluşması. Akım ve devir kontrolleri.
• Baca Sistemi Tıkanıklığı/Kısıtlılığı: Konsantrik baca sisteminde (hava emiş ve atık gaz tahliye) kısmi veya tam tıkanıklıklar (kuş yuvaları, yoğunlaşmış su birikintisi, yabancı cisimler). Baca gazı analizi ve basınç ölçümleri.
• Hava Emiş Hattı Engelleri: Kombinin temiz hava emiş terminalinde fiziksel bir engel veya filtre tıkanıklığı.
• Kondens Tahliye Sistemi Tıkanıklığı: Yoğuşma suyu tahliye sifonunun veya tahliye hortumlarının tıkanması. Bu durum, yanma odası içinde basınç dengesizliğine yol açarak dolaylı olarak F5 hatasına neden olabilir.
• Prosestat Hortumlarının Durumu: Prosestat ile venturi / fan arasında bağlantı sağlayan silikon hortumlarda delinme, çatlama, esneme, çıkma veya iç tıkanıklık (örneğin kondens suyu birikimi).
• Venturi Memesi Tıkanıklığı: Fanın çıkışındaki venturi memesinin kirlenmesi veya tıkanması.
• Elektronik Kart Arızası: Nadir de olsa, ana elektronik kart üzerindeki ilgili giriş devresinin prosestattan gelen sinyali doğru okuyamaması veya yorumlayamaması.

Viessmann Vitodens Classic F5 Arızasında Detaylı Teknisyen Müdahalesi

Viessmann Vitodens Classic model kombilerde karşılaşılan F5 hata kodu, cihazın diferansiyel hava basınç anahtarının (prosestat) yanma havası akışında veya atık gaz tahliyesinde bir anormallik algıladığını gösterir. Bu durum, çoğunlukla yetersiz yanma havası veya engellenmiş atık gaz tahliyesinden kaynaklanan bir hava basınç hatası olarak yorumlanır ve cihazın güvenli bir şekilde çalışmasını engellemek için emniyet kilidine geçmesine neden olur. Teknisyenin, cihazın resetlenmesi sonrası dahi hatanın tekrar etmesi veya cihazın hiçbir şekilde devreye girmemesi durumunda izlemesi gereken detaylı müdahale adımları aşağıda belirtilmiştir.

Ön Kontroller ve Güvenlik Tedbirleri

Servis müdahalesine başlamadan önce, teknisyenin saha güvenliği için gerekli tüm iş güvenliği ekipmanlarını (izole eldiven, güvenlik gözlüğü vb.) kullanması ve cihazın elektrik beslemesinin kesildiğinden emin olması kritik önem taşır. Ayrıca, gaz vanasının kapalı konumda olduğu doğrulanmalıdır.

Detaylı Arıza Tespit ve Giderme Prosedürleri

F5 hata kodu ile ilgili olarak, Viessmann Vitodens Classic kombide aşağıdaki ana bileşenler ve sistemler üzerinde detaylı kontroller yapılmalıdır:

#### 1. Fan (İndüksiyon Fanı) Kontrolü

F5 hatasının en yaygın nedenlerinden biri indüksiyon fanının arızası veya yetersiz çalışmasıdır.

• Görsel Muayene: Fan pervanelerinin fiziksel hasar, kırık veya yabancı cisimlerle (toz, tüy, kurum birikintisi) tıkanıklık olup olmadığı kontrol edilir. Pervanelerin serbestçe dönüp dönmediği el ile test edilir.
• Elektriksel Kontroller:
• Fan motoruna gelen besleme voltajı (genellikle 230V AC veya DC fan ise uygun voltaj) multimetre ile ölçülür. Voltajın stabil ve doğru aralıkta olduğundan emin olunur.
• Motor sargılarının direnç değerleri ölçülerek iç kısa devre veya açık devre durumu kontrol edilir.
• Fanın çalışması sırasında çektiği amperaj pense ampermetre ile ölçülür. Normal değerlerden sapmalar motorun sıkıştığını veya sargı hatası olduğunu gösterebilir.
• Fan üzerindeki Hall sensörü (devir kontrolü için varsa) sinyal çıkışı osiloskop veya uygun test cihazı ile kontrol edilerek devir bilgisinin ana karta doğru iletilip iletilmediği doğrulanır.
• Mekanik Kontroller: Fan motorunun yataklarında aşırı boşluk, sürtünme sesi veya balanssızlık olup olmadığı dinlenerek ve fiziksel olarak kontrol edilerek tespit edilir.
• Test Çalışması: Fan, ana kart üzerinden veya harici bir güç kaynağı ile test modunda çalıştırılarak performans değerlendirmesi yapılır.
• Müdahale: Arızalı bir fan motoru veya pervaneler tespit edildiğinde, Viessmann orijinal yedek parça kataloğundan uygun parça ile değişim işlemi yapılır. Onarım, genellikle motorun özel yapısı nedeniyle ekonomik ve güvenli olmayabilir.

#### 2. Diferansiyel Basınç Anahtarı (Prosestat) Kontrolü

F5 hatasının doğrudan tetikleyicisi olan prosestatın doğruluğu ve fonksiyonelliği büyük önem taşır.

• Görsel Muayene: Prosestatın gövdesinde fiziksel hasar, membranında yırtılma veya bağlantı hortumlarında çatlak, delik, tıkanıklık olup olmadığı kontrol edilir.
• Bağlantı Hortumları: Prosestatın fan ile bağlantısını sağlayan silikon hortumların her iki ucunda da (fan ve prosestat tarafında) tıkalı veya kıvrılmış olmadığından emin olunur. Özellikle yoğuşma suyunun bu hortumları etkilemediği kontrol edilir.
• Elektriksel Kontroller:
• Prosestatın elektrik klemens bağlantıları kontrol edilir, gevşeklik veya oksidasyon olup olmadığına bakılır.
• Multimetre ile kontak sürekliliği testi yapılır. Fanın çalışmasıyla birlikte belirli bir basınç farkı oluştuğunda kontakların açılıp kapandığı doğrulanır. Kontakların yapışık kalması veya açılmaması arızayı işaret eder.
• Basınç Değeri Testi: Bir dijital manometre veya mikromanometre kullanılarak fan çalışır durumdayken prosestatın giriş ve çıkış portlarındaki gerçek diferansiyel basınç değeri ölçülür. Bu değer, cihazın teknik dokümantasyonunda belirtilen anahtarlama eşik değerleri ile karşılaştırılır. Eğer ölçülen basınç değeri eşik değerine ulaşmıyor veya prosestat yanlış eşikte anahtarlama yapıyorsa arızalı olduğu düşünülür.
• Müdahale: Testler sonucunda arızalı olduğu anlaşılan prosestat, Viessmann Vitodens Classic için uygun OEM (Original Equipment Manufacturer) spesifikasyonlarına sahip yeni bir parça ile değiştirilir.

#### 3. Elektronik Kart (Ana Kart) Kontrolü

Nadir de olsa, fan veya prosestat arızası olmamasına rağmen, ana kart üzerindeki ilgili röleler, triyaklar veya giriş/çıkış devreleri arızalanarak F5 hatasına neden olabilir.

• Görsel Muayene: Ana kart üzerinde yanık, şişmiş kondansatör, kopuk lehim veya oksitlenme gibi fiziksel hasarlar aranır.
• Sinyal Kontrolleri: Fan ve prosestattan gelen sinyallerin ana karta ulaşıp ulaşmadığı ve ana kartın fanı kontrol eden çıkış sinyallerinin doğruluğu test cihazları ile kontrol edilir.
• Müdahale: Diğer tüm bileşenler sağlamsa ve kart üzerinde bir arıza tespit edilirse, kartın onarımı genellikle karmaşık ve riskli olduğundan, Viessmann orijinal ana kart ile değişimi önerilir.

#### 4. Baca ve Hava Akış Yolları Kontrolü

Hermetik baca sistemlerinde meydana gelen tıkanıklıklar veya hava akış kısıtlamaları, fanın yeterli diferansiyel basıncı oluşturamamasına ve dolayısıyla F5 hatasına yol açabilir.

• Baca Sistemi:
• Baca terminali (dışarıda kalan kısım) üzerinde kuş yuvası, kar birikintisi, buzlanma veya yabancı cisimle tıkanıklık olup olmadığı kontrol edilir.
• Baca borularının iç kısmında kurum, paslanma veya yoğuşma suyu birikimi nedeniyle daralma olup olmadığı incelenir.
• Baca borularının eğimi ve doğru şekilde monte edildiği (yoğuşma suyunun cihaza geri dönmemesi için) doğrulanır.
• Hava Giriş Yolları: Kombinin temiz hava emişini sağlayan kanalların, özellikle yoğuşmalı kombilerde bulunan yoğuşma sifonu ve bağlı hortumların tıkanıklık açısından kontrol edilmesi gerekmektedir. Yoğuşma sifonunda biriken yabancı cisimler hava akışını kısıtlayabilir.
• Yanma Odası: Yanma odası ve eşanjörün kirli olup olmadığı kontrol edilir. Aşırı kurum birikimi gaz akışını ve yanma verimini etkileyerek dolaylı yoldan hava basıncını etkileyebilir.
• Baca Gazı Analizi: Baca gazı analizörü kullanılarak CO2, O2 ve CO değerleri ölçülür. Anormal değerler, yanma havası veya atık gaz tahliyesinde ciddi bir soruna işaret edebilir.
• Müdahale: Tespit edilen tıkanıklıklar veya kısıtlamalar fiziksel olarak temizlenir veya hasarlı baca parçaları değiştirilir. Gerekirse baca sisteminin yeniden montajı veya konumlandırılması yapılır.

Son Kontroller ve İşletmeye Alma

Tüm arıza giderme adımları tamamlandıktan sonra, cihazın gaz ve elektrik bağlantıları güvenli bir şekilde sağlanır. Kombi çalıştırılır ve F5 hata kodunun tekrar edip etmediği gözlemlenir. Cihazın normal çalışma parametrelerinde (fan devri, prosestat anahtarlaması, yanma) stabil çalıştığından emin olunur. Gerekirse, Viessmann'ın servis menüsü üzerinden fan devri adaptasyonu veya diğer parametre ayarları kontrol edilir ve optimize edilir.

Önemli Uyarı: Bu müdahaleler, yüksek voltaj, gaz ve potansiyel tehlikeli yanma gazları içeren bir ortamda gerçekleştirilmektedir. Bu nedenle, yalnızca yetkili Viessmann servis teknisyenleri veya konusunda uzman, sertifikalı kombi teknisyenleri tarafından, ilgili iş güvenliği yönetmeliklerine ve Viessmann servis prosedürlerine tam uyularak yapılmalıdır. Yanlış müdahaleler can ve mal güvenliği açısından ciddi riskler taşır.
